Ansteuer- & Isolationsübertrager für SiC, GaN und IGBT
Gate-Drive- und Impulsübertrager für galvanisch getrennte Ansteuerungen in anspruchsvoller Leistungselektronik, entwickelt für niedrige Koppelkapazität, hohe Isolationsfestigkeit und teilentladungsgeprüfte Anwendungen.
Galvanisch getrennte Gate-Ansteuerung für kritische Anwendungen.
Moderne Leistungselektronik verlangt mehr als einen Standard-Impulsübertrager: schnelle Schaltvorgänge, hohe Potenzialdifferenzen, geringe parasitäre Kapazitäten und reproduzierbare Isolationssicherheit. STEGER entwickelt Ansteuer- und Isolationsübertrager für diese Fälle.
Niedrige Koppelkapazität
Für EMV-kritische SiC-, GaN- und IGBT-Anwendungen realisieren wir projektspezifisch Gate-Drive-Übertrager mit sehr geringer Koppelkapazität, z. B. C < 2,5 pF.
Hohe Isolation und TE-Festigkeit
SMD- und PTH-Ausführungen werden auf definierte Arbeitsspannung, Prüfspannung und Teilentladungsfestigkeit ausgelegt, inklusive passender Isolationsmaterialien und Wicklungsstruktur.
Treiberleistung bis in Sonderbereiche
Vom kompakten Gate-Drive-Übertrager bis zum projektbezogenen Gate-Treiber-Konzept mit bis zu 500 W Treiberleistung für elektrische Antriebsanwendungen.
Drei Wege zum Gate-Treiber-Übertrager – und wann welcher passt.
Katalog-Übertrager
Für Hilfsversorgungen mit wenigen Watt gibt es gute SMD-Katalogübertrager mit Koppelkapazitäten bis unter 1 pF. Wenn Ihr Projekt dort hineinpasst, brauchen Sie uns nicht – der Katalog ist dann die schnellere und günstigere Lösung.
Resonante Konzepte
LLC-basierte Bias-Supplies umgehen den Zielkonflikt zwischen Streuinduktivität und Koppelkapazität über die Topologie: Die Streuinduktivität wird Teil des Resonanzkreises. Dafür braucht es einen zusätzlichen Treiberbaustein, Resonanzbauteile und Topologie-Aufwand – bei typischerweise wenigen Watt.
STEGER: der Konflikt wird im Bauteil gelöst
Wer geringe Streuinduktivität will, erhöht in Standard-Topologien normalerweise die Koppelkapazität. Unsere Wickeltechnik löst beides gleichzeitig: hohe Kopplung bei kleiner Koppelkapazität, in Flyback- und Standard-Konzepten, bei Treiberleistungen bis 500 W und teilentladungsfrei auf hohem Prüfniveau. Das erlaubt eine einfache, robuste EMV-Auslegung ohne Resonanz-Umweg.
Ansteuerübertrager, Gate-Drive-Übertrager, Impulsübertrager.
Offen oder vergossen – passend zur Anwendung.
Offene Ausführungen eignen sich für platzkritische Leiterplattenanwendungen. Vergossene Ausführungen ermöglichen höhere Isolationsabstände und robuste mechanische Integration.
Bei Sonderlösungen nutzen wir sowohl individuelle Bauformen als auch bewährte Kern- und Standardmaße aus der Leistungselektronik. So entstehen Ansteuerübertrager, die elektrisch als Gate-Treiber-Übertrager arbeiten, mechanisch und thermisch aber an höhere Leistungs- oder Isolationsanforderungen angepasst sind.

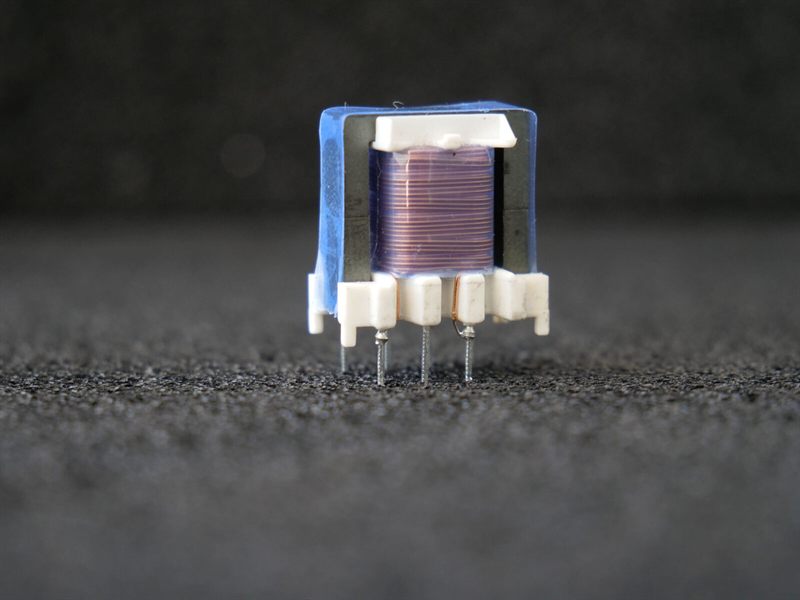

Offen / unvergossen
Gewichtsvorteil, thermische Anforderungen, geeignete PTH-Anwendungen.

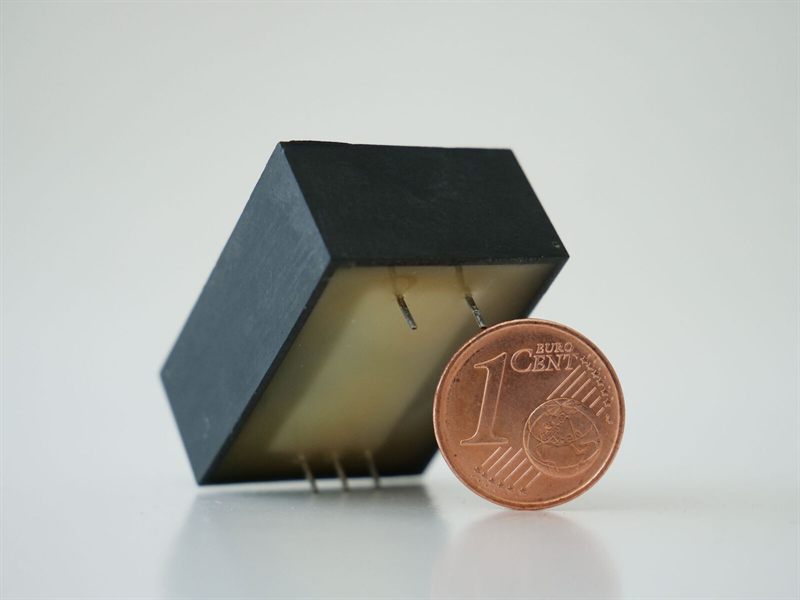

Vergossen
Robustheit, Isolation, mechanische Stabilität und reproduzierbare Fertigung.
Für Leistungselektronik, bei der Isolation und parasitäre Effekte entscheidend sind.
SiC-/GaN-Treiber
Gate-Drive-Übertrager für schnelle Schaltvorgänge und geringe parasitäre Kopplung.
IGBT-Ansteuerung
Impuls- und Ansteuerübertrager für robuste leistungselektronische Systeme.
Elektrische Antriebe
Projektbezogene Gate-Treiber-Konzepte bis in hohe Leistungsbereiche.
Hochspannungsumfeld

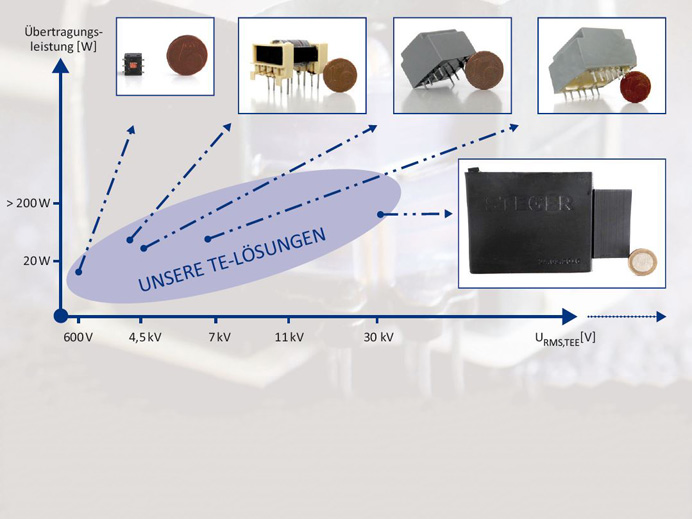

Isolationsübertrager und TE-geprüfte Ausführungen bei hohen Potenzialdifferenzen, bis 30 kV TE-frei als Funktionsprototyp realisiert.
Projektbeispiele aus anspruchsvoller Leistungselektronik.

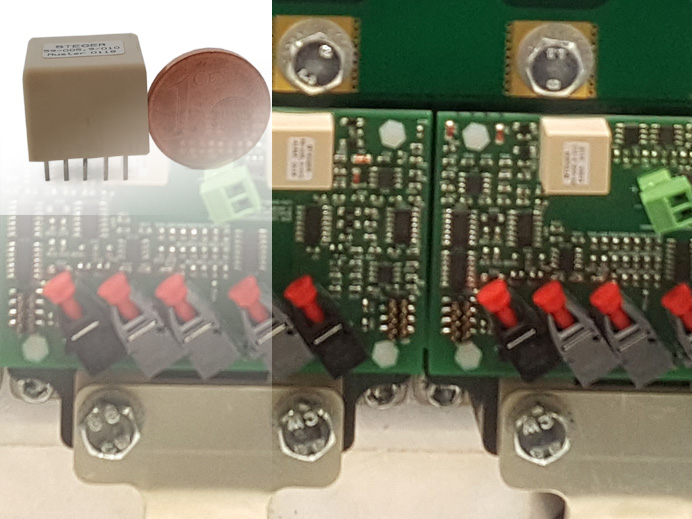

Gate-Treiber mit niedriger Koppelkapazität
Gate-Drive-Übertrager für eine schnelle leistungselektronische Anwendung mit besonderem Fokus auf EMV-Verhalten und galvanische Trennung.
Gate-Treiber-Konzept für elektrischen Luftfahrtantrieb
Projektbezogenes Gate-Treiber-Konzept für eine elektrische Antriebsanwendung mit hoher Treiberleistung und Isolationssicherheit.
Auslegung, Fertigung und Prüfung greifen ineinander.
Die richtige Windungszahl ist nur der Anfang. Über die Leistungsfähigkeit eines Ansteuerübertragers entscheiden Wicklungsaufbau, Isolationsmaterial, Imprägnierung, Vergussfähigkeit, Prüfbarkeit und ein reproduzierbarer Serienprozess.
Auslegung und Co-Engineering
Abstimmung von Spannung, Treiberleistung, Bauform, Isolation und Einbausituation.
Imprägnierung und Verguss
Prozesswahl passend zu Isolation, mechanischer Stabilität, Gewicht und Umgebung.
Prüfadapter und Serienprüfung
Reproduzierbare Prüfung für Muster, Qualifikationsserie und mittlere Serie.
Wie wir Teilentladung nicht nur zwischen den Wicklungen, sondern auch innerhalb einzelner Wicklungen messen, zeigen wir auf unserer Seite Fertigung & Prüftechnik. Zur Prüftechnik
Schildern Sie uns Ihre Ansteuer-Anforderung.
Ob SiC-Neuentwicklung, IGBT-Bestandslösung oder Hochspannungsumfeld – wir melden uns mit einer technischen Einschätzung. Für eine schnelle Bewertung helfen uns: Arbeitsspannung und Prüf-/TE-Anforderung, Treiberleistung, Schaltfrequenz, Bauraum und Stückzahl. Eine Problembeschreibung genügt aber für den Einstieg. Ihre Anfrage landet direkt bei der Entwicklung.
Anfrage sendenAnsteuerübertrager, Gate-Drive- und Impulsübertrager von STEGER
STEGER entwickelt und fertigt Ansteuerübertrager, Gate-Drive-Übertrager und Impulsübertrager für anspruchsvolle Leistungselektronik. Typische Anwendungen sind SiC- und GaN-Treiber, IGBT-Ansteuerungen, galvanisch getrennte Gate-Treiber und Isolationsübertrager für hohe Potenzialdifferenzen. Im Vordergrund stehen niedrige Koppelkapazität, hohe Isolationsfestigkeit, Teilentladungsfestigkeit und eine fertigungsnahe Auslegung, für Entwicklungsprojekte, Qualifikationsserien und mittlere Stückzahlen, bei denen Standardbauteile elektrisch oder mechanisch nicht ausreichen. Typische Anforderungen sind verstärkte Isolierung mit definierten Kriech- und Luftstrecken nach IEC 60664, nachgewiesene Teilentladungsfreiheit und minimierte Koppelkapazität für 1200-V- und 1700-V-Halbleiter.
Abgrenzung zu Leistungsübertragern
Während Leistungsübertrager primär Energie übertragen, stehen bei Ansteuer- und Isolationsübertragern die galvanisch getrennte Ansteuerung, Signal- und Treiberleistung, parasitäre Kapazitäten und Isolationssicherheit im Vordergrund. In Sonderprojekten können Bauformen und Technologien aus dem Leistungsübertragerbereich genutzt werden, wenn ein Gate-Treiber-Konzept höhere Leistung, größere Bauform oder besondere Isolation erfordert.
